PCB takılabilir terminal bloğunun renk kodlaması nedir?

Selam! PCB takılabilir terminal bloklarının bir tedarikçisi olarak, genellikle bu şık küçük bileşenlerin renk kodlaması hakkında sorulur. Bu yüzden, bu konuya biraz ışık tutmak için oturup bir blog yazısı yazacağımı düşündüm.

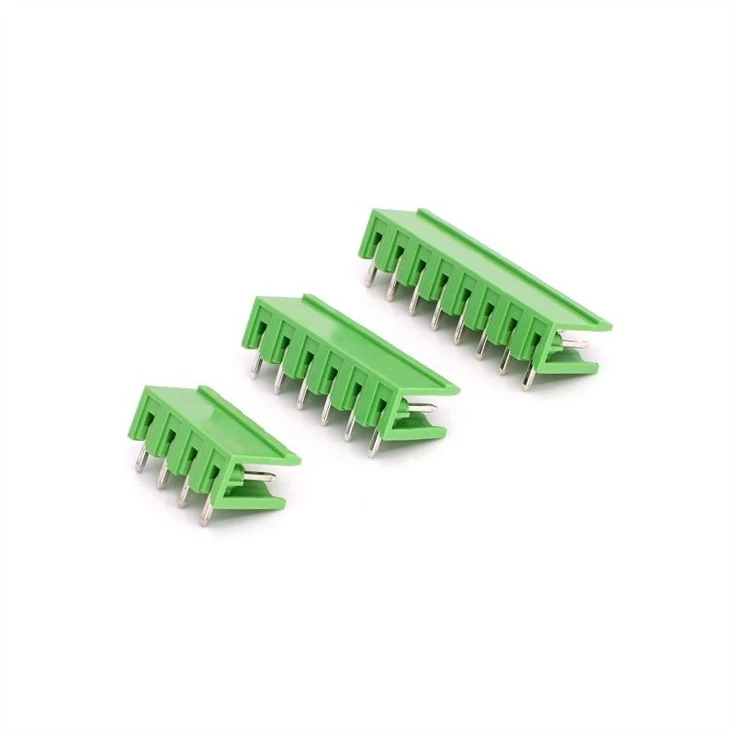

Öncelikle, bir PCB takılabilir terminal bloğunun ne olduğu hakkında konuşalım. Basılı bir devre kartından (PCB) kabloları kolayca bağlamanıza ve bağlantısı kesmenize izin veren bir cihazdır. Süper kullanışlıdırlar, çünkü kabloları lehimlemeye veya desolder etmek zorunda kalmadan bir PCB'ye bileşenleri takmayı, çıkarmayı ve değiştirmeyi kolaylaştırırlar. Bize bakabilirsinPCB takılabilir terminal bloğuDaha fazla ayrıntı için.

Şimdi, renk kodlamasına. Renk kodlaması, kullanıcıların farklı bağlantı, voltaj veya işlev türlerini hızlı ve kolay bir şekilde tanımlamasına yardımcı olmak için PCB takılabilir terminal bloklarında kullanılır. Mühendisler ve teknisyenler olarak hayatımızı çok daha kolay hale getiren gizli bir dil gibi.

Yaygın renk kodları

Güç kaynağı bağlantıları

• Kırmızı: Çoğu durumda, kırmızı pozitif (+) güç kaynağı bağlantısını belirtmek için kullanılır. Bu sektörde oldukça standarttır ve takip etmek iyi bir kuraldır. Örneğin, 5V güç kaynağı gerektiren bir proje üzerinde çalışıyorsanız, kırmızı tel genellikle +5V terminaline bağlanır.
• Siyah: Siyah genellikle negatif (-) veya zemin bağlantısı için kullanılır. Toprak, bir devredeki tüm elektrik sinyalleri için referans noktası gibidir ve sistemin uygun şekilde çalışması için çok önemlidir. Yani, siyah bir tel gördüğünüzde, zemin terminaline bağlanacağını biliyorsunuz.

Sinyal bağlantıları

• Mavi: Mavi genellikle sinyal bağlantıları için, özellikle düşük voltaj veya kontrol devrelerinde kullanılır. Bu sinyaller, sensör çıkışlarından röleler veya motorlar için sinyalleri kontrol etmeye kadar herhangi bir şey olabilir. Örneğin, bir sıcaklık sensörünü bir PCB'ye bağlıyorsanız, mavi tel sıcaklık sinyalini taşıyabilir.
• Yeşil: Yeşil, özellikle iletişim devrelerinde, sinyal bağlantıları için yaygın olarak kullanılan başka bir renktir. Örneğin Ethernet kabloları, veri sinyallerini iletmek için genellikle yeşil kablolar kullanır. Dolayısıyla, veri iletişimini içeren bir proje üzerinde çalışıyorsanız, sinyal bağlantıları için kullanılan yeşil telleri görebilirsiniz.

Özel Fonksiyonlar

• Sarı: Sarı bazen özel bir işlevi veya belirli bir bağlantı türünü belirtmek için kullanılır. Örneğin, bazı endüstriyel uygulamalarda, acil durdurma devreleri için sarı teller kullanılabilir. Bu, acil bir durumda bu kritik bağlantıların hızlı bir şekilde tanımlanmasına yardımcı olur.
• Turuncu: Turuncu, yüksek voltajlı veya yüksek akımlı bir bağlantıyı gösterme gibi özel işlevler için de kullanılabilir. Bir devrede turuncu bir tel görürseniz, ekstra önlem almak ve potansiyel riskleri anladığınızdan emin olmak iyi bir fikirdir.

Renk Kodlama Neden Önemlidir?

Merak ediyor olabilirsiniz, "Neden renk kodlamasına bile ihtiyacımız var? Sadece terminalleri etiketleyemez miyiz?" Renk kodlamasının basit etiketlemeye göre çeşitli avantajları vardır:

• Hızlı Kimlik: Renk kodlaması, bir bakışta farklı bağlantı türlerini hızlı bir şekilde tanımlamanızı sağlar. Bu, özellikle birçok kablo ve terminalin bulunduğu karmaşık devrelerde önemlidir. Her etiketi dikkatlice okumak yerine, sadece telin rengine bakabilir ve ne için olduğunu bilebilirsiniz.
• Standardizasyon: Renk kodlaması, sektörde yaygın olarak kabul edilen bir standarttır, bu da farklı insanların aynı projede çalışması daha kolaydır. İster Amerika Birleşik Devletleri'nde bir mühendis ister Avrupa'da bir teknisyen olun, devre bağlantılarını anlamak için aynı renk kodlarına güvenebilirsiniz.
• Emniyet: Renk kodlaması ayrıca elektrik sistemlerinde güvenliği artırmaya yardımcı olabilir. Farklı bağlantı türlerini açıkça tanımlayarak, kısa devrelere, elektrik şoklarına veya diğer tehlikelere yol açabilecek yanlış bağlantılar yapma riskini azaltır.

Ürün yelpazemiz

Şirketimizde, çeşitli uygulamaların ihtiyaçlarını karşılamak için farklı renk kodlama seçeneklerine sahip çok çeşitli PCB takılabilir terminal blokları sunuyoruz. Örneğin, bizimEvrensel takılabilir PCB konnektörühızlı ve doğru bağlantılar için renk kodlu terminallerle çok yönlü ve kullanımı kolay olacak şekilde tasarlanmıştır.

Biz de var3.81mm zift terminal bloğu konnektörü, alanın sınırlı olduğu uygulamalar için idealdir. Bu konektörler, güvenilir ve verimli bağlantılar sağlamak için kompakt bir tasarıma ve renk kodlu terminallere sahiptir.

Özel renk kodlaması

Standart renk kodlama seçeneklerimize ek olarak, özel renk kodlama hizmetleri de sunuyoruz. Benzersiz bir renk kodlama şeması gerektiren belirli bir uygulamanız varsa, ihtiyaçlarınızı karşılayan bir çözüm oluşturmak için sizinle birlikte çalışabiliriz. Bu, projelerinizde daha fazla esnekliğe ve özelleştirmeye sahip olmanızı sağlar.

Doğru renk kodlaması nasıl seçilir

PCB Pluggable Terminal bloklarınız için doğru renk kodlamasını seçerken, dikkate alınması gereken birkaç şey vardır:

• Endüstri standartları: Daha önce de belirtildiği gibi, mümkün olduğunca endüstri standartlarına uymak önemlidir. Bu, projenizin diğer sistemler ve bileşenlerle uyumlu olmasını sağlar ve başkalarının devrenizi anlamasını ve üzerinde çalışmasını kolaylaştırır.
• Başvuru Gereksinimleri: Başvurunuzun özel gereksinimlerini göz önünde bulundurun. Örneğin, yüksek voltajlı bir proje üzerinde çalışıyorsanız, potansiyel riskleri açıkça gösteren renkler kullanmak isteyebilirsiniz. Öte yandan, düşük voltajlı bir kontrol devresi üzerinde çalışıyorsanız, sinyal bağlantıları için ayırt edilmesi kolay renkler kullanmaya daha fazla odaklanabilirsiniz.
• Görünürlük ve kontrast: Seçtiğiniz renklerin görülmesi ve birbirinden ayırt edildiğinden emin olun. Farklı bağlantıları tanımlamayı zorlaştırabileceğinden, çok benzer renkler kullanmaktan kaçının. Ayrıca, PCB'nin arka plan rengini düşünün ve daha iyi görünürlük için iyi kontrast sağlayan renkleri seçin.

Çözüm

Sonuç olarak, renk kodlaması PCB takılabilir terminal bloklarının önemli bir yönüdür. Elektrik devrelerinin kurulumunu ve bakımını basitleştirmeye yardımcı olur, güvenliği artırır ve endüstri standartlarıyla uyumluluğu sağlar. Ortak renk kodlarını ve nasıl kullanıldıklarını anlayarak, projelerinizde PCB takılabilir terminal bloklarını seçerken ve kullanırken daha bilinçli kararlar verebilirsiniz.

PCB takılabilir terminal bloklarımız hakkında daha fazla bilgi edinmek istiyorsanız veya renk kodlaması hakkında herhangi bir sorunuz varsa, bize ulaşmaktan çekinmeyin. İhtiyaçlarınız için doğru çözümü bulmanıza yardımcı olmaktan mutluluk duyarız. İster küçük bir hobi ister büyük bir endüstriyel üretici olun, projelerinizi destekleyecek ürünler ve uzmanlığa sahibiz. Bu nedenle, daha fazla bilgi için bizimle iletişime geçmekten ve tedarik gereksinimlerinizi tartışmaktan çekinmeyin.

Referanslar

• Elektrik Mühendisliği El Kitabı, Çeşitli Sürümler
• Elektrik kablolama ve renk kodlama ile ilgili endüstri standartları belgeleri
