PCB vidalı konnektörlerin işlevselliği nasıl test edilir?
Nov 05, 2025
Güvenilir bir PCB vidalı tip konnektör tedarikçisi olarak, bu bileşenlerin işlevselliğinin sağlanması hem şirketimiz hem de müşterilerimiz için çok önemlidir. Bu blogda, temel prensiplerden ayrıntılı test prosedürlerine kadar çeşitli hususları kapsayan PCB vidalı konnektörlerin işlevselliğinin nasıl test edileceğine dair kapsamlı bilgiler paylaşacağım.
PCB Vidalı Tip Konnektörlerin Temellerini Anlamak

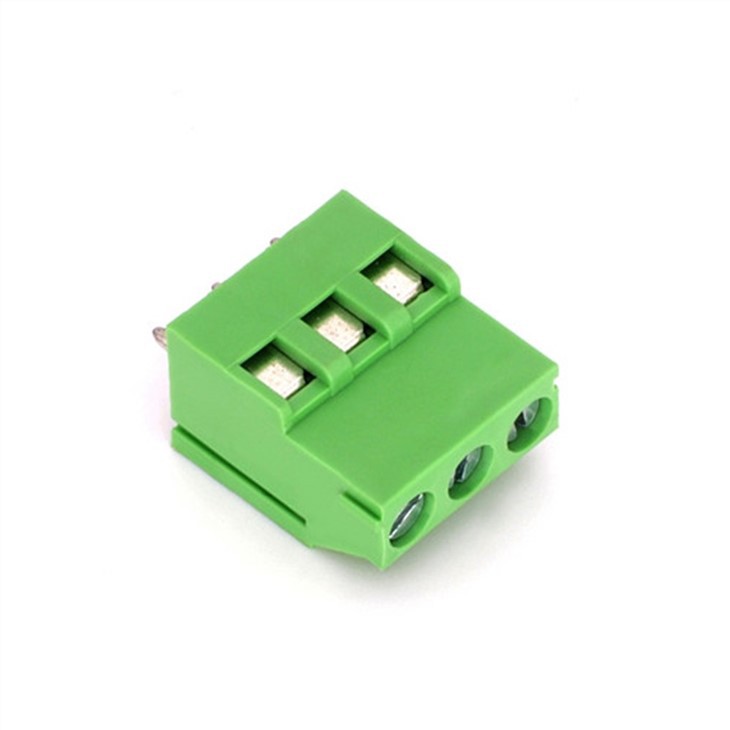

PCB vidalı tip konnektörler olarak da bilinirpcb vidalı terminal bloğu, güvenli ve güvenilir bir bağlantı sağlamak için elektronik devrelerde yaygın olarak kullanılır. İletkenleri kelepçelemek için vidalar kullanarak çalışırlar ve istikrarlı bir elektrik bağlantısı sağlarlar. Bu konektörler basitlikleri, kullanım kolaylıkları ve çok çeşitli kablo boyutlarıyla çalışabilme yetenekleri nedeniyle tercih edilir.
Test Neden Gereklidir?
PCB vidalı tip konnektörlerin işlevselliğinin test edilmesi çeşitli nedenlerden dolayı önemlidir. Öncelikle elektrik sisteminin güvenliğini sağlar. Arızalı bir konnektör kısa devreye, aşırı ısınmaya ve hatta yangına yol açabilir. İkincisi, ekipmanın güvenilirliğini garanti eder. Endüstriyel otomasyon veya tıbbi cihazlar gibi sürekli çalışmanın kritik olduğu uygulamalarda, arızalı bir konnektör sistem arızalarına neden olabilir. Son olarak kalite kontrolüne yardımcı olur. Konektörleri kapsamlı bir şekilde test ederek kusurlu ürünleri pazara ulaşmadan önce tespit edip ortadan kaldırabiliriz.
Test Öncesi Hazırlıklar
Testlere başlamadan önce bazı hazırlıkların yapılması önemlidir. Öncelikle gerekli tüm alet ve ekipmanları toplayın. Bu genellikle bir multimetre, bir güç kaynağı, kablo sıyırıcı ve bir tork anahtarını içerir. Multimetre direnç, voltaj ve akım gibi elektriksel parametreleri ölçmek için kullanılır. Güç kaynağı testler için gerekli elektrik enerjisini sağlar. Kabloları bağlantıya hazırlamak için kablo sıyırıcılar kullanılır ve tork anahtarı vidaların doğru torkta sıkılmasını sağlar.
İkinci olarak uygun test örneklerini seçin. Numuneler üretim partisini temsil etmelidir. Test sonuçlarının doğru ve güvenilir olmasını sağlamak için partinin farklı parçalarından yeterli sayıda konektörü rastgele seçin.
Görsel Muayene
PCB vidalı konnektörleri test etmenin ilk adımı görsel bir incelemedir. Konektörleri çatlak, çizik veya yanlış hizalanmış parçalar gibi görünür kusurlar açısından inceleyin. Vidaların düzgün şekilde geçirilip geçirilmediğini ve düzgün çalışıp çalışmadığını kontrol edin. Hasarlı bir vida güvenli bir bağlantı sağlayamayabilir ve bu da elektrik performansının düşmesine neden olabilir. Ayrıca terminallerde herhangi bir korozyon veya oksidasyon belirtisi olup olmadığını kontrol edin. Aşınmış terminaller kontak direncini artırabilir, bu da aşırı ısınmaya ve güç kaybına neden olabilir.
Elektriksel Süreklilik Testi
Elektriksel süreklilik testi PCB vidalı konnektörler için en temel ve önemli testlerden biridir. Multimetreyi konnektöre bağlı olan iletkenin iki ucuna bağlayın. Multimetreyi süreklilik moduna ayarlayın. Konektör düzgün çalışıyorsa multimetre düşük bir direnç göstermelidir (ideal olarak sıfıra yakın). Yüksek direnç veya açık devre, gevşek vida veya hasarlı terminal gibi bağlantıda bir sorun olduğunu gösterir.
Kontak Direnci Ölçümü
Kontak direnci PCB vidalı konnektörlerin performansını etkileyen kritik bir parametredir. Yüksek temas direnci güç kaybına, aşırı ısınmaya ve sinyal bozulmasına neden olabilir. Temas direncini ölçmek için dört telli ölçüm yöntemini kullanın. Konektöre bir güç kaynağı ve bağlantı üzerinden bilinen bir akım bağlayın. Ardından bağlantıdaki voltaj düşüşünü ölçmek için bir voltmetre kullanın. Ohm kanununa göre (R = V/I), kontak direnci gerilim düşüşünün akıma bölünmesiyle hesaplanabilir.
Kabul edilebilir temas direnci değeri uygulamaya bağlıdır. Genel olarak düşük güçlü uygulamalar için birkaç miliohmluk kontak direnci kabul edilebilir. Yüksek güçlü uygulamalar için kontak direnci daha da düşük olmalıdır.
Yalıtım Direnci Testi
Yalıtım direnci testi, konnektörün yalıtım performansını kontrol etmek için kullanılır. Bu, elektrik kaçağını ve kısa devreleri önlemek açısından önemlidir. Konektörün iletken parçaları ile çevredeki yalıtım arasındaki yalıtım direncini ölçmek için bir megohmmetre kullanın. Yüksek yalıtım direnci (genellikle megohm düzeyinde) iyi yalıtım performansını gösterir. Düşük yalıtım direnci, yalıtım malzemesinde nem girişi veya hasar gibi bir sorun olduğunu gösterebilir.
Tork Testi
PCB vida tipi konnektörlerin performansı için uygun vida sıkma çok önemlidir. Vidalar çok gevşekse bağlantı dengesiz olabilir ve bu da yüksek temas direncine yol açabilir. Vidalar çok sıkıysa terminallere veya PCB'ye zarar verebilir. Vidaların sıkma torkunu ölçmek için bir tork anahtarı kullanın. Önerilen tork değeri genellikle üretici tarafından belirtilir.
Sıcaklık Artışı Testi
Bir PCB vidalı konnektörden bir akım geçtiğinde, kontak direncinden dolayı ısı üretir. Sıcaklık artış testi, konektörün güvenli bir sıcaklık aralığında çalışabilmesini sağlamak için kullanılır. Konektörü bir güç kaynağına bağlayın ve nominal akımı uygulayın. Konektörün sıcaklığını ölçmek için bir termokupl veya kızılötesi termometre kullanın. Sabit bir duruma ulaşana kadar sıcaklığı belirli bir süre boyunca izleyin.
İzin verilen maksimum sıcaklık artışı, konektörün malzemesine ve tasarımına bağlıdır. Genel olarak, ortam sıcaklığının üzerinde 40°C'den daha az bir sıcaklık artışı kabul edilebilir olarak kabul edilir.
Titreşim ve Şok Testi
Gerçek dünya uygulamalarında PCB vidalı konnektörler titreşime ve darbeye maruz kalabilir. Bu mekanik gerilimler vidaların gevşemesine veya terminallerin kırılmasına neden olabilir. Bu koşulları simüle etmek için bir titreşim test makinesi ve bir şok test makinesi kullanın.
Titreşim testi için konektörü titreşim test makinesine yerleştirin ve belirli bir süre boyunca belirli bir frekans ve genlikte titreşime tabi tutun. Testten sonra bağlantıda herhangi bir gevşeme veya hasar olup olmadığını kontrol edin.
Şok testi için şok test makinesini kullanarak konnektöre ani bir şok uygulayın. Şok belirtilen hızlanma ve süre aralığında olmalıdır. Ardından bağlantının hala sağlam olup olmadığını kontrol etmek için bir elektriksel süreklilik testi yapın.
Çevresel Testler
PCB vidalı tip konnektörler nem, sıcaklık ve toz gibi çeşitli çevresel koşullara maruz kalabilir. Bu koşullar altında konnektörlerin performansını değerlendirmek için çevresel testler kullanılır.
Nem testi için, konektörleri bir nem odasına yerleştirin ve belirli bir süre boyunca yüksek nemli bir ortamda (örn. %90 bağıl nem) muhafaza edin. Daha sonra elektriksel süreklilik testini ve izolasyon direnci testini gerçekleştirin. Yüksek nem, korozyona ve elektrik kaçağına neden olabilir; bu nedenle konektörlerin bu koşullara dayanabilmesini sağlamak önemlidir.
Sıcaklık döngüsü testi için, konnektörleri düşük sıcaklıktan (örn. -40°C) yüksek sıcaklığa (örn. 85°C) kadar bir dizi sıcaklık değişimine tabi tutun. Bu, konektörlerin gerçek dünya uygulamalarında karşılaşabileceği sıcaklık değişimlerini simüle eder. Sıcaklık döngüsü testinden sonra konektörlerde herhangi bir hasar veya performans düşüşü belirtisi olup olmadığını kontrol edin.
Çözüm
PCB vidalı konnektörlerin işlevselliğinin test edilmesi, birden fazla test içeren kapsamlı bir süreçtir. Bu testleri yaparak ürünümüzün güvenliğini, güvenilirliğini ve kalitesini garanti altına alabiliriz.PCB VİDA KLEMENS BLOĞU. Yüksek kaliteli PCB vidalı tip konektörlere ihtiyacınız varsa veya ürünlerimiz hakkında sorularınız varsa, satın alma ve daha fazla görüşme için lütfen bizimle iletişime geçmekten çekinmeyin. Size en iyi ürün ve hizmetleri sunmaya kararlıyız.
Referanslar
- John J. Carr'ın "Elektrik Konnektörleri El Kitabı"
- PCB konnektörleri için ilgili endüstri kuruluşları tarafından sağlanan standartlar ve spesifikasyonlar.
- PCB vidalı tip konnektörler için üreticinin teknik dokümantasyonu.
